如何做好硅鋼片定轉子的線切割？

       硅鋼片線切割是針對定制化鐵芯樣品的最優解決方案，跟激光切割和其他切割工藝相比，線切割的優勢如下：

       1.夠做到整個產品的公差尺寸+/-0.02mm以內，并且可以避免因?yàn)榧す馇懈畹膯纹叽绮町愄鴦?dòng)帶來的外觀不平整問題；

       2. 由于在線切割的過程中一直有冷卻液進行冷卻，所以可以最大程度的避免因?yàn)闊釕?yīng)力和沖剪應力導致的鐵損增加，通過相關研究和試驗，在沖壓，激光切割，水射流切割，線切割四種加工工藝中，線切割擁有最小的鐵損值；

       3. 線切割外觀粗糙度明顯比激光切割和沖壓的產品更優；

       4. 由于線切割是電腐蝕工藝，所以理論上幾乎不存在毛刺的可能，這對于提升產品的疊壓系數是有利的； 而疊壓系數跟馬達的最終性能息息相關；

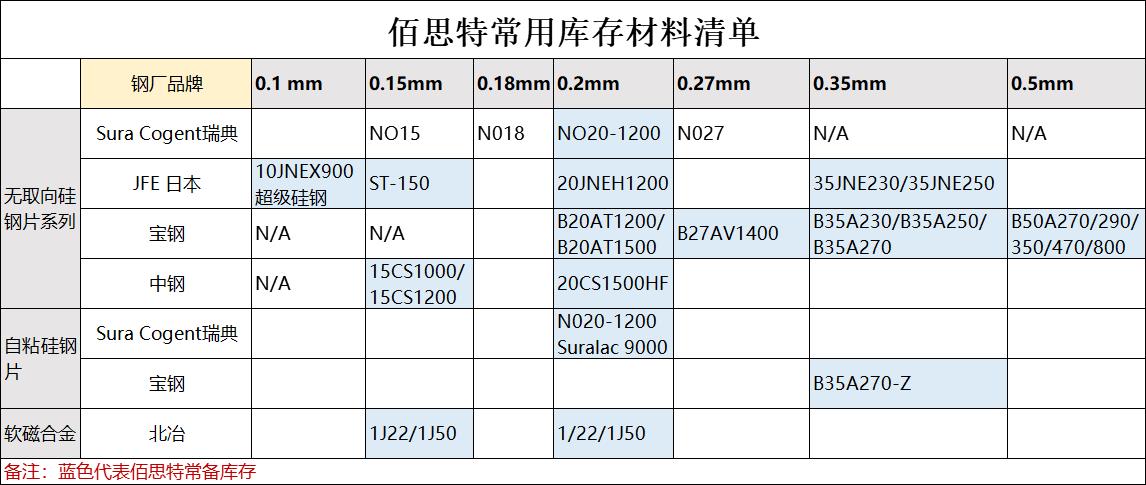

       佰思特利用多年的硅鋼片線切割經驗，積累了多年的制造和加工經驗，能夠在產品成本，性能，可加工性，交期上給客戶提供最優的解決方案；

       按照一般的盤式電機定子的生產工藝，沖壓與卷繞一體進行，每次沖一個齒的同時，伺服系統帶動卷料進行移動，但是如果定子存在兩個平面均有齒的情況，那又該如何處理呢？存在兩種情況：

       1.定子的兩個齒在平行位置： 只需要在設計模具的時候再設計一個沖頭，兩個齒同步進行沖壓即可；

       2.定子的兩個齒存在錯位的情況： 由于兩個齒之間的距離隨著卷繞的半徑變大而增大，所以傳統的模具已經無法滿足要求；必須進行動態沖壓模設計，也就是沖頭是運動狀態，其沖壓的時間和周期通過計算機進行精確控制以達到需要的沖壓結果；

       佰思特專注再盤式電機定子的生產和工藝研發多年，具備完整的盤式電機定子，從沖壓，鉆孔，磨端面，退火，繞線的生產和制造經驗；

一般來說，除了線切割由于其實時對產品進行冷卻液冷卻，其內部熱應力較小，除此之外，所有其他的加工工藝，比如激光切割和沖床沖壓，均會再沖剪截面產生一定的應力，這個應力會破壞硅鋼片內部的磁場分布，從而導致?lián)p耗增加，熱應力退火工藝就是為了提高沖壓后產品的性能而進行的特殊處理工藝；

軸向磁通定子一般均采用專用的設備進行沖壓卷繞生產，因此不可避免在沖壓的過程中會在沖壓部位產生一定的沖剪應力，增加電機的渦流頓號；因此針對高性能的軸向磁通定子，我們推薦進行退火熱處理以消除軸向磁通定子內部的應力，提高性能；

佰思特具備多年的定轉子和馬達生產經驗，可以根據不同的硅鋼片材料特性進行針對性的退火處理。

        針對于一般的無刷直流電機及其他電機，漆包線與定子槽之間必須增加絕緣層以避免其形成電路導通而無法產生理想的磁場； 一般來講，槽絕緣有以下三種方式：

       A. 注塑，采用耐壓的絕緣塑料，通過注塑模成型；這是批量生產定子成本最低的方案，不過模具成本投入較大；另外很難尋找到超過220度以上的具備絕佳絕緣性能的材料；

       B. 槽紙：這是高壓電機最常見的絕緣方式；由于其需要手工成型，或者采用昂貴的槽紙插入機械設備，因此一般都適用于小批量或者超高壓電機；

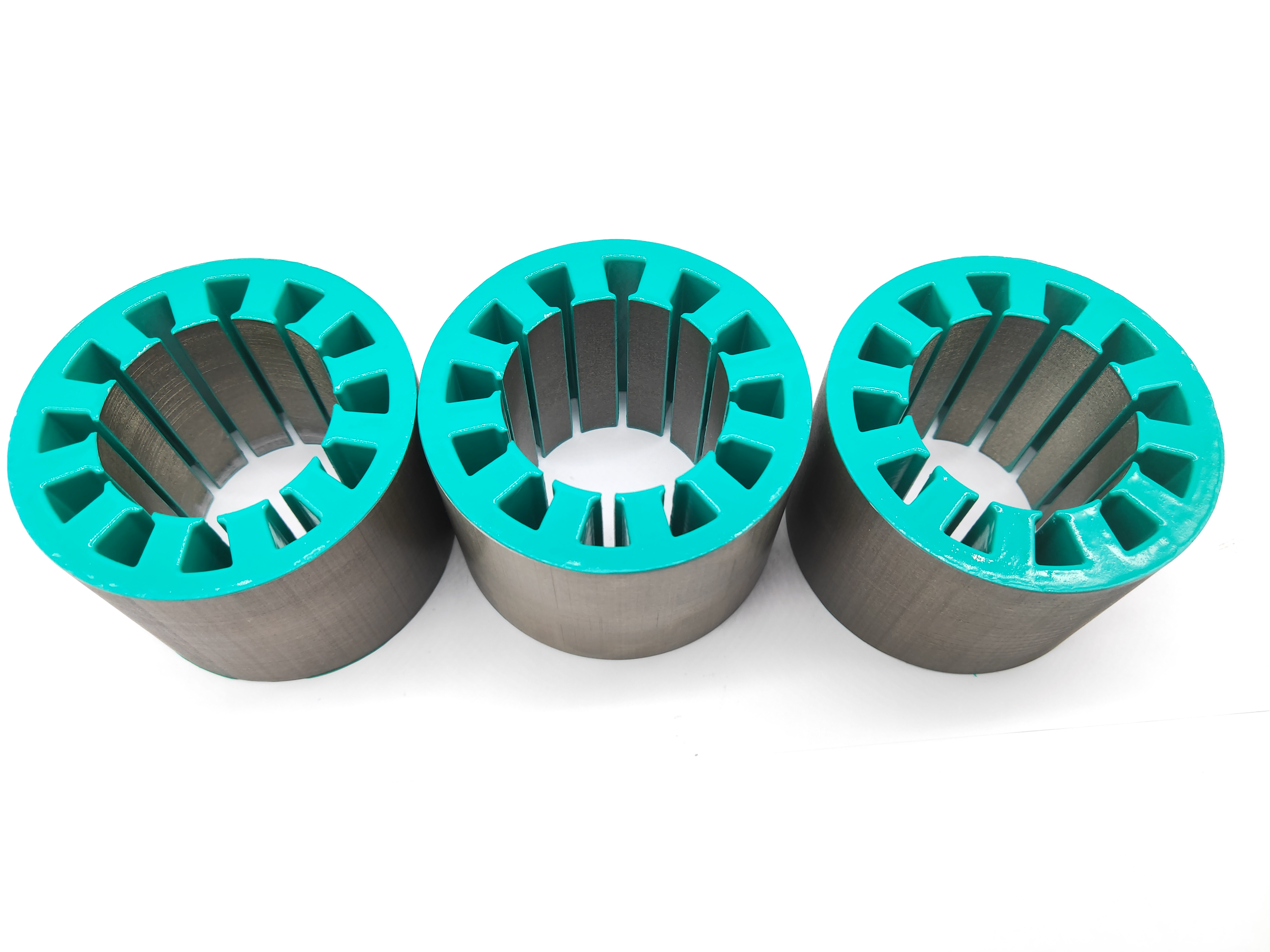

       C. 絕緣涂覆： 由于其涂層厚度可以通過溫度或者涂覆機參數進行設定，因此其可以滿足再一定厚度范圍內的產品涂覆； 并且靜電涂覆機可以實現連續性生產，一臺靜電涂覆機可以做到每天1萬個左右的生產量；足以滿足大批量生產的需求；

絕緣涂覆有以下特色：

       1. 最高可以達到180 度 H 等級耐溫；常用材料有3M5555, 3M260, 3M860E, 3M5230N 等

       2. 厚度在0.1-0.6mm范圍內可調節；

       3. 具有一定的強度可以增強鐵芯疊壓力

       4. 具備多種顏色的絕緣粉可選，讓你的定子產品顏色與眾不同；

       5. 絕緣涂覆曾具備一定的耐腐蝕能力；

       在進行馬達設計的時候，定轉子的渦流損耗是無法規避的問題，高性能和高轉速馬達對于鐵損及馬達的效率更為敏感，因此如何降低其鐵損成為了主要考慮的因素，除了選擇更薄的硅鋼片作為主要的設計思路之外，如何避免硅鋼片的層間絕緣導通而產生的渦流損耗成了重要的考慮，而定轉子散片膠粘技術成為了最優的解決方案，因?yàn)閭鹘y(tǒng)的鉚接自扣和焊接都無法從根本上杜絕這種硅鋼片的層間導通；佰思特通過多年的技術研發，開發出符合鐵芯定子產品的膠粘工藝以滿足批量生產的需求；

我們的技術優勢：

       1.通過相關試驗，可以達到96-98%的疊壓系數（基于0.2mm硅鋼片）；

       2.采用了通過200度高溫具備UL 認證的進口膠水來確保其電氣性能安全

       3. 理論上可避免任何額外的損耗，采用其他合適的工藝后，可以確保整個鐵芯產品的鐵損符合材質規格書上的相關參數（有相關測試報告)；

       4.由于層間使用了膠水固定，所以馬達在高轉速的時候的噪音跟采用焊接工藝相比有了明顯的提高；

       5.由于相關的膠水在產品表面形成了保護膜，所以其對于產品的防銹油一定的提升作用；

       6.按照一般的新能源汽車定子產品200mm外徑，150mm高度，我公司具備日生產100套產品的產能，并且根據訂單需求能夠在1個月內將產能提升5倍。

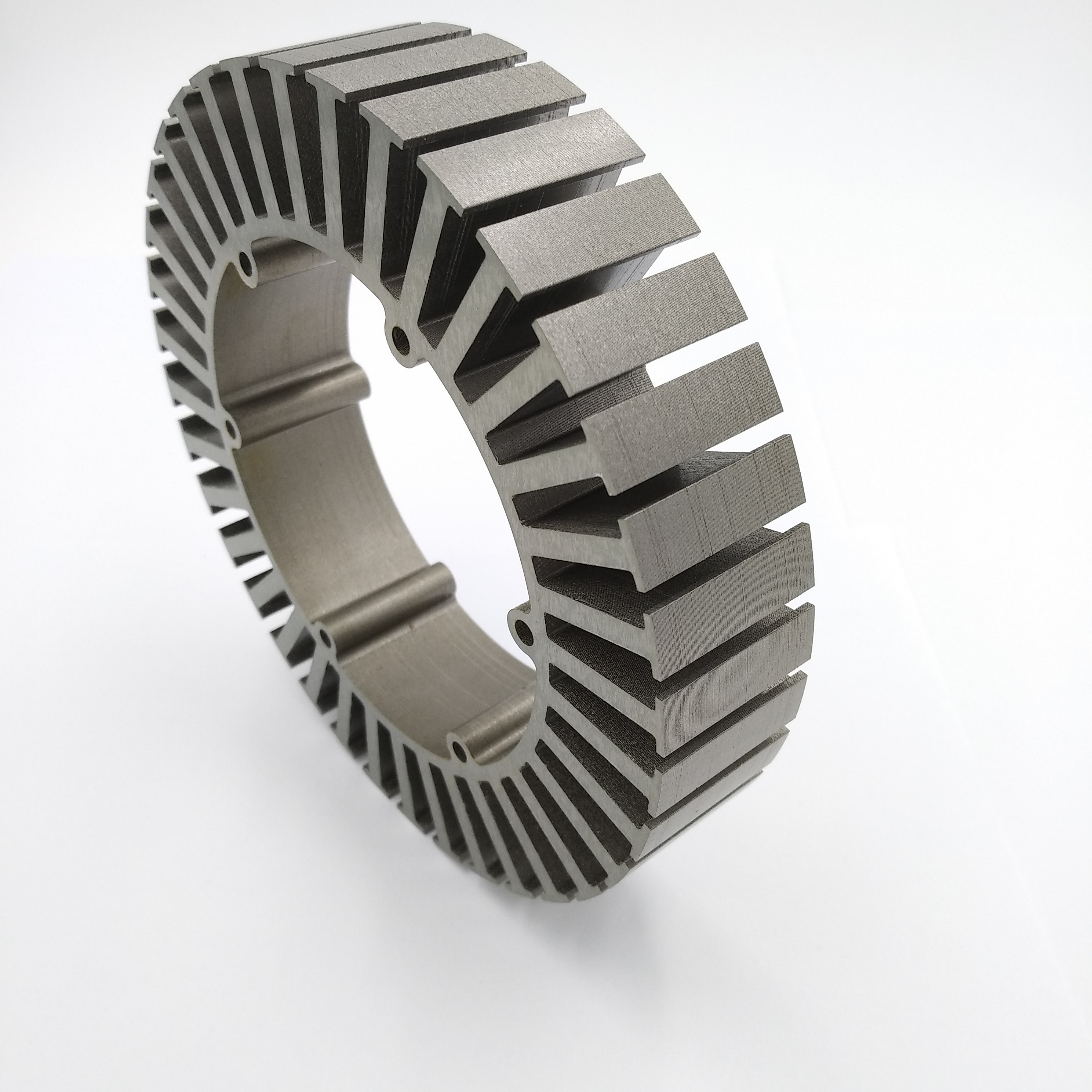

       盤式電機定子是的生產工藝過程為，沖壓+卷繞，通過精密系統控制，同步進行，其齒數和疊壓厚度均通過操作系統設置進行確定； 其實當卷繞進行時，盤式電機定子產品由于齒的材料已經被沖壓剪切掉，因此他無法按照理論的設計圓形的卷繞，而是會變成多邊形，多邊形的邊長跟定子的大小和齒的數量有直接關系； 當定子的外徑偏大（超過200mm），或者其齒數少于24個時，這種多邊形會更明顯；

       佰思特通過獨特的技術方案，可以實現盤式電機定子多邊形圓弧糾正，讓所有的定子外徑均趨近于理論的圓弧形狀；下方圖片展示了定子在采用多邊形糾正和沒有多邊形糾正的時候的結果差異；
