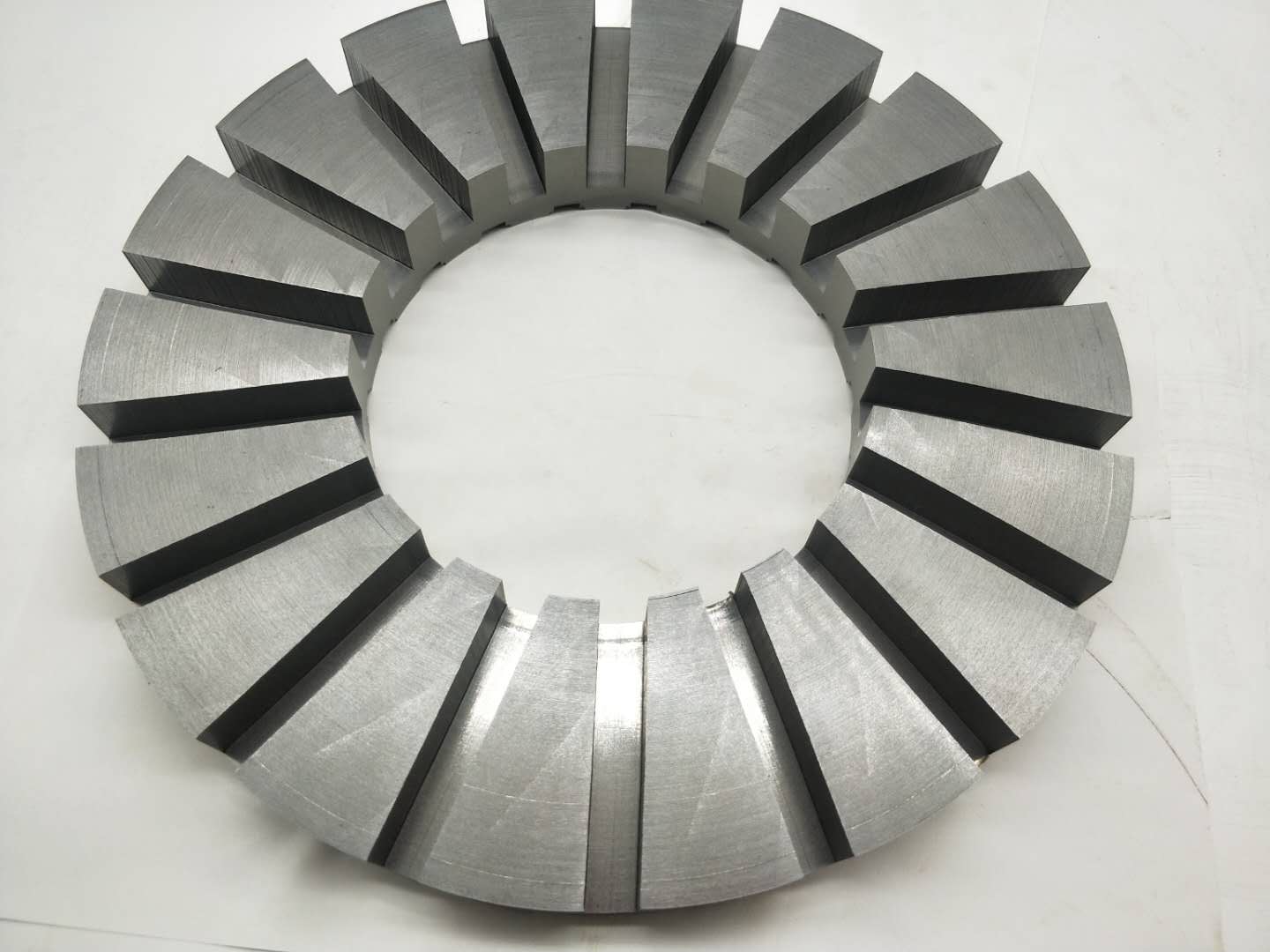

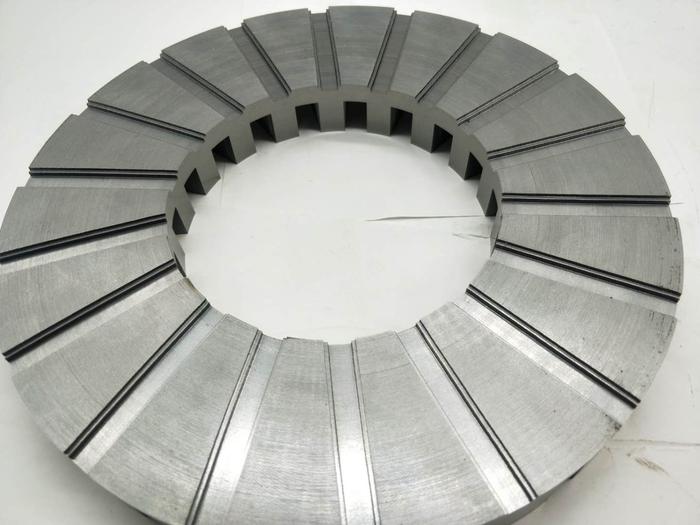

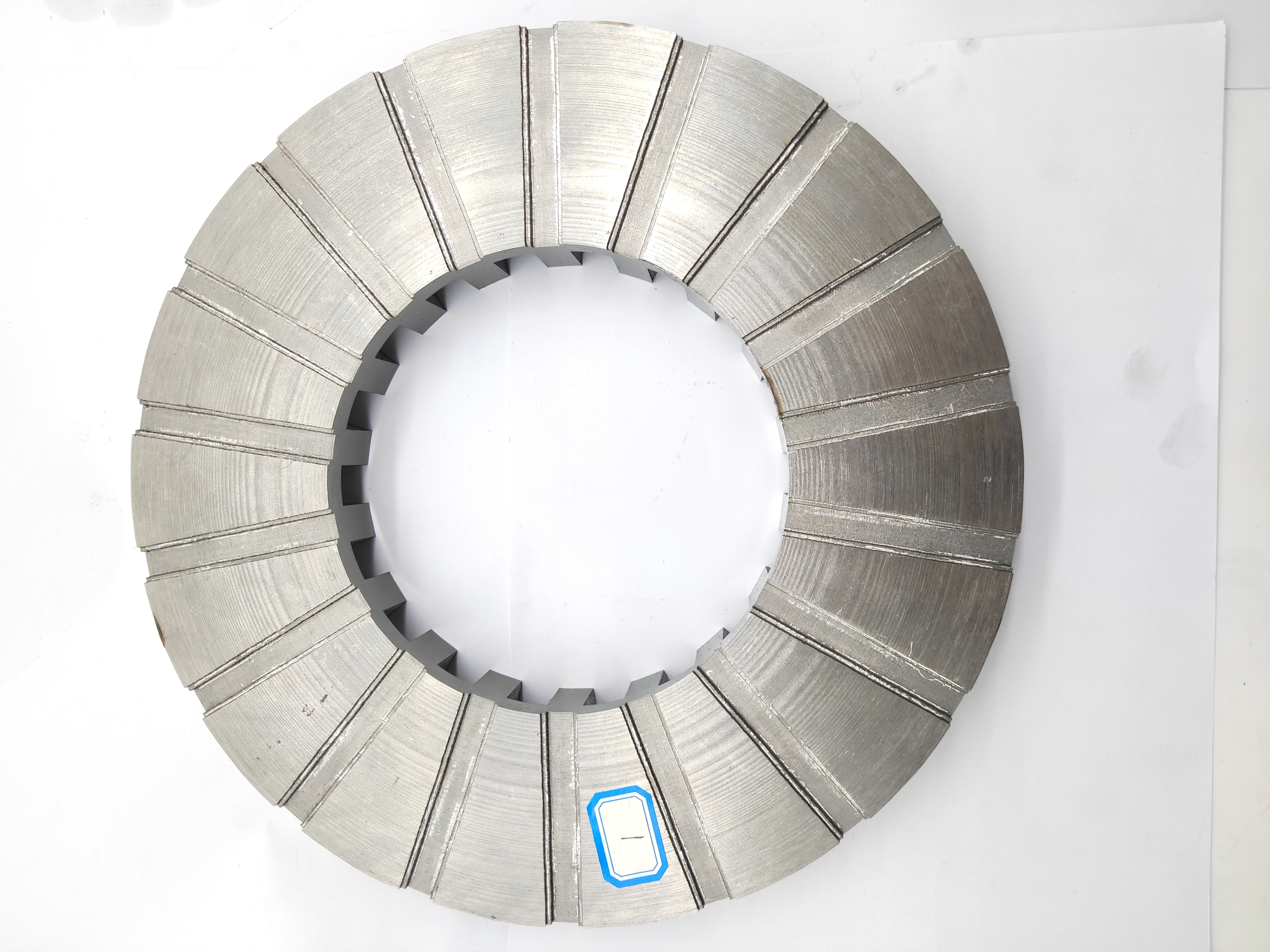

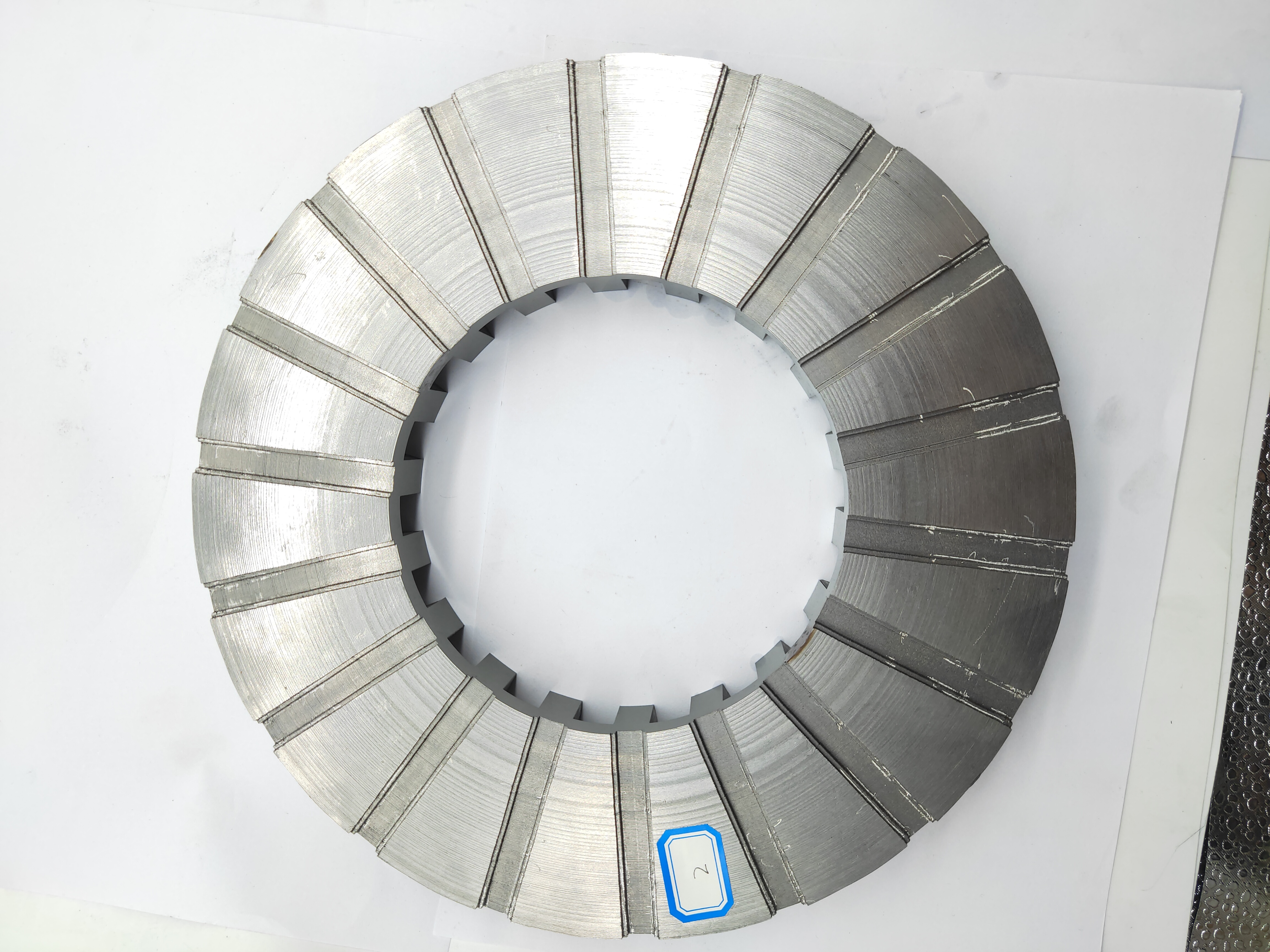

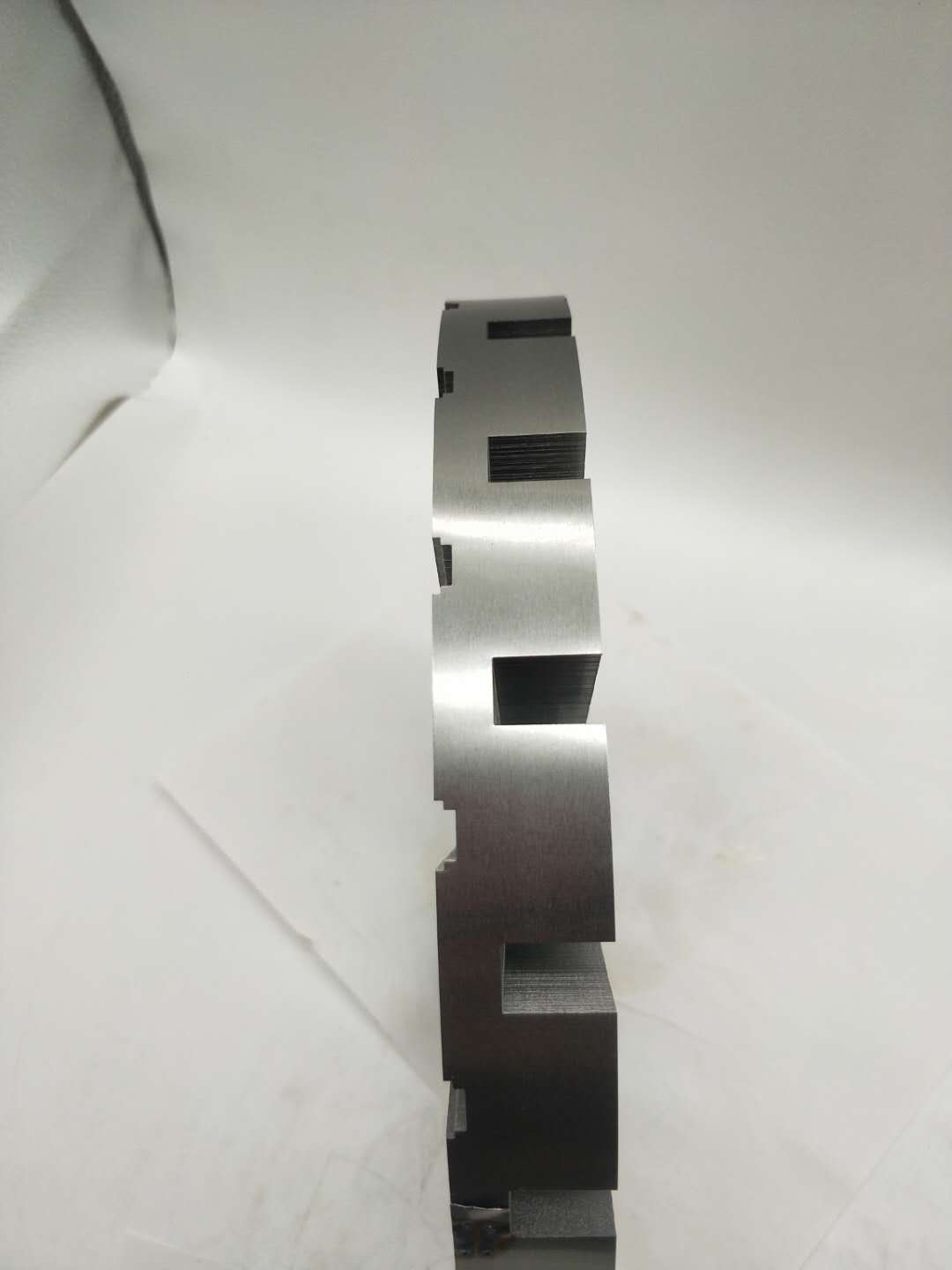

雙面沖盤式定子
盤式定子的生產工藝是沖壓卷繞一體同步進行,通過伺服控制系統進行精確控制;但是單齒的定子只需要通過一個模具沖頭即可實現,如果雙面的齒不在同一個直線上,那就是相互之間的距離隨著外徑的增加而增加,所以模具需要進行動態距離調整(動態沖壓模);
定子外徑:230mm
定子內徑: 160mm
高度: 28mm
硅鋼片: 0.2mm NO20-1200 無取向硅鋼片
工藝: 卷繞+沖壓+激光焊接+bonding
