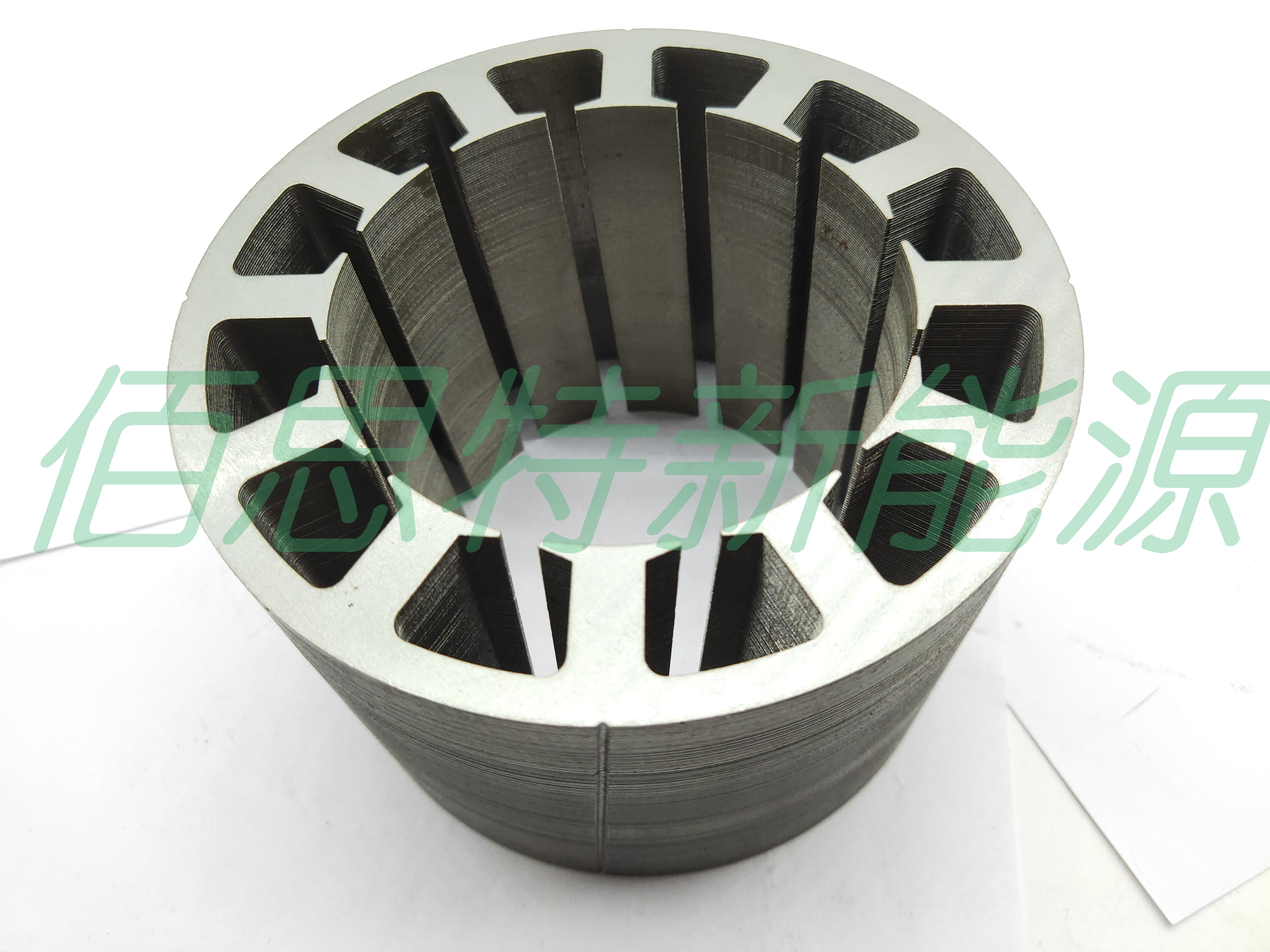

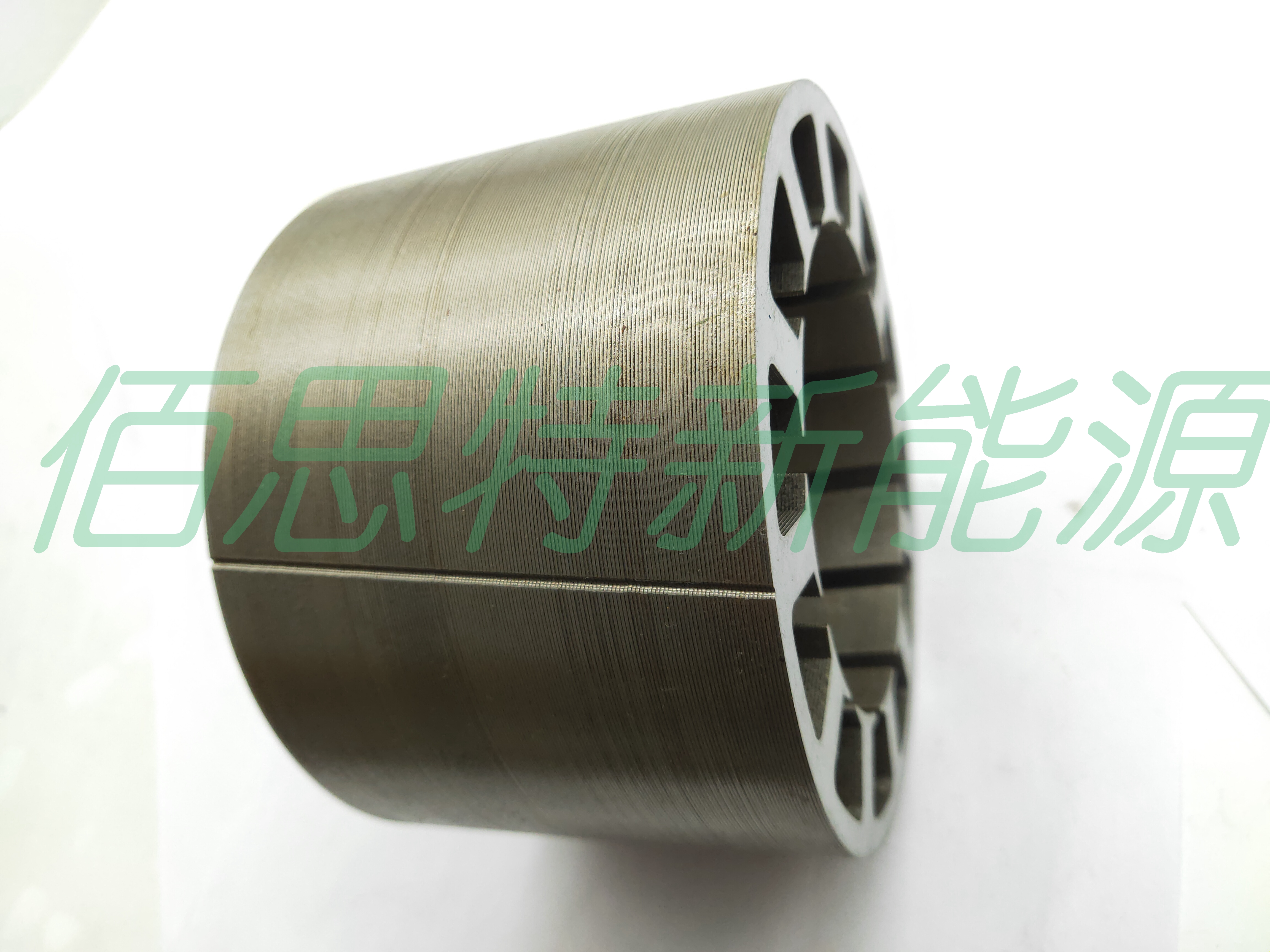

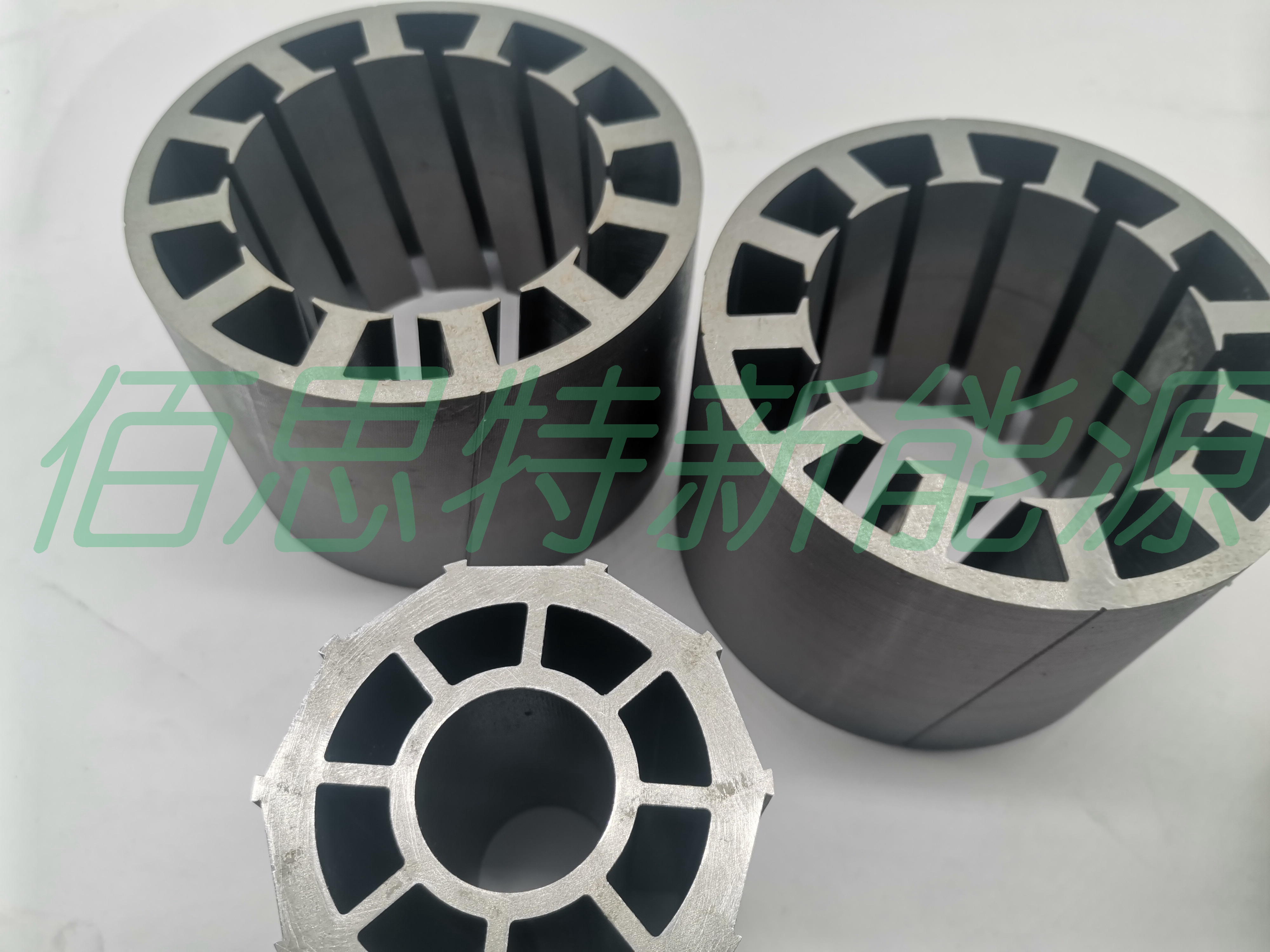

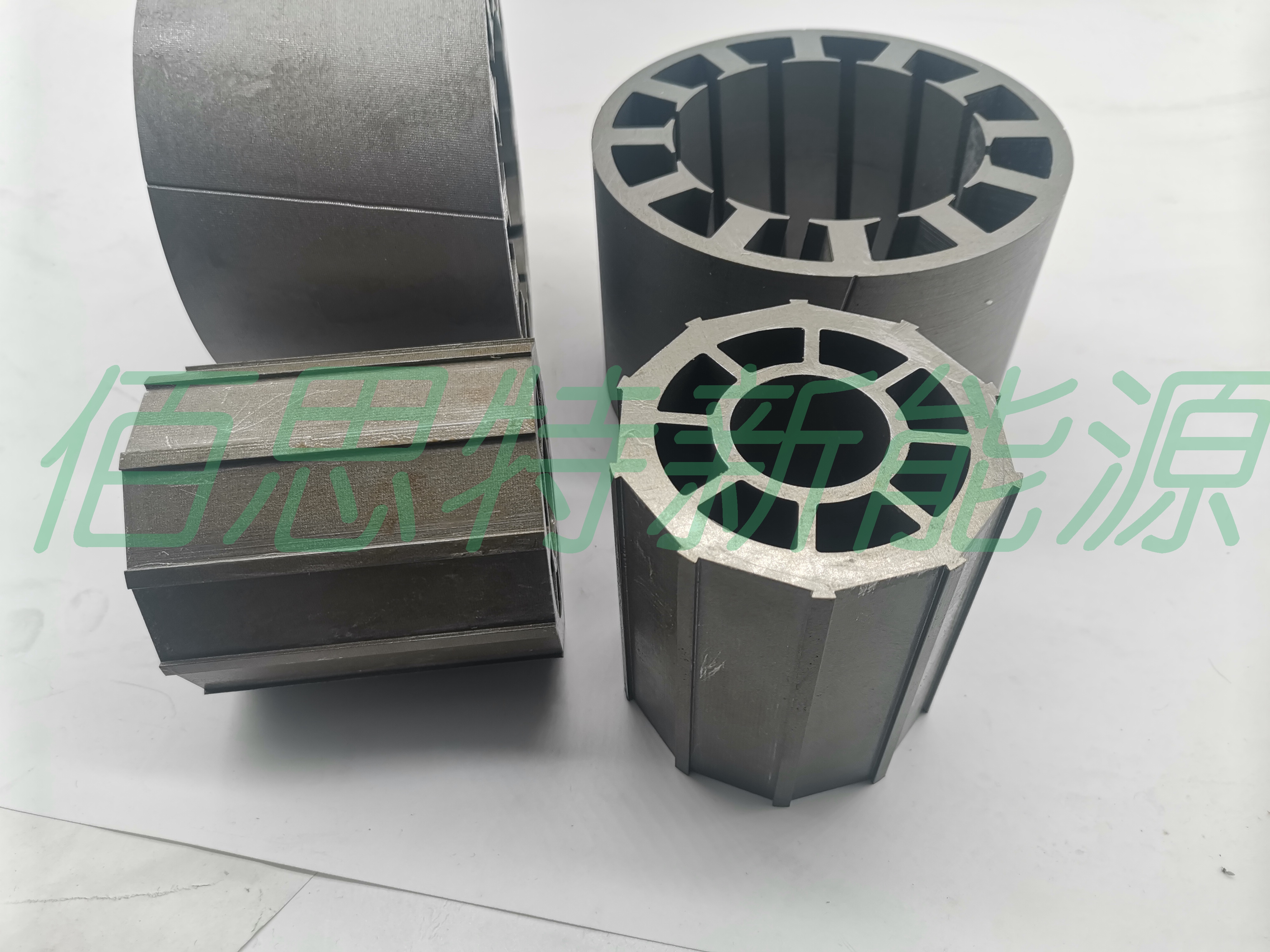

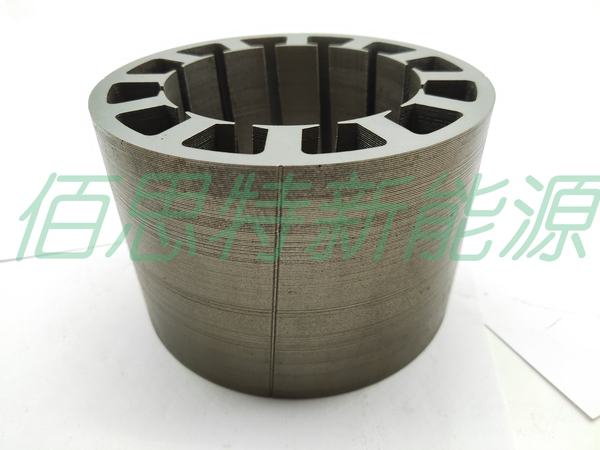

124mm斜槽膠粘定轉子

新能源汽車斜槽膠粘定轉子

外徑： 124mm

內徑： 20mm

高度： 55mm

硅鋼片： 0.35mm B35A270無取向硅鋼片

疊壓工藝： 斜槽+Bonding膠粘

疊壓系數： 97%

斜槽角度：5 度

模具： 鎢鋼級進連續模

如何制作斜槽鐵芯定子：

斜槽鐵芯定子有利于降低電磁噪音，因此很多電機采用定子斜槽或者轉子斜槽來達到消除電磁噪音的目的，但是斜槽定子由于其槽口是按照一定的角度螺旋疊壓的，因此對于疊壓工裝的精度提出了較高的要求，并且對于疊壓操作的技工的熟練程度的要求也更高；佰思特專注于高端定轉子疊壓多年，采用嚴苛的設計以及高精度的公差加工工藝，確保疊壓的斜槽鐵芯定子旋轉角度精度小于0.3度；

如果是自扣的鐵芯，其旋轉角通過模具上的伺服電機實現；但是斜槽疊壓定子會降低沖壓速度從而增加沖壓成本；所以一般斜槽鐵芯價格更貴一些
